在消費電子、汽車電子、航空航天等核心領域，電子芯片正面臨日益嚴苛的溫度環境挑戰。從 - 40℃的高寒地區到 125℃的工業設備內部，從瞬時啟停的溫度沖擊到持續循環的溫變應力，芯片需在劇烈溫度波動中保持性能穩定。數據顯示，超過 60% 的電子設備返修案件與溫度應力導致的焊點開裂、線路板翹曲及元件性能退化直接相關。快速溫變試驗箱作為模擬極限溫度變化場景的關鍵設備，通過精準復現快速升降溫工況，提前暴露芯片在材料適配、封裝結構及制造工藝上的潛在缺陷，成為芯片可靠性驗證體系的核心環節。本文將系統解析其技術原理、測試標準、實操方案及發展趨勢，為芯片行業的溫變可靠性測試提供技術支撐。

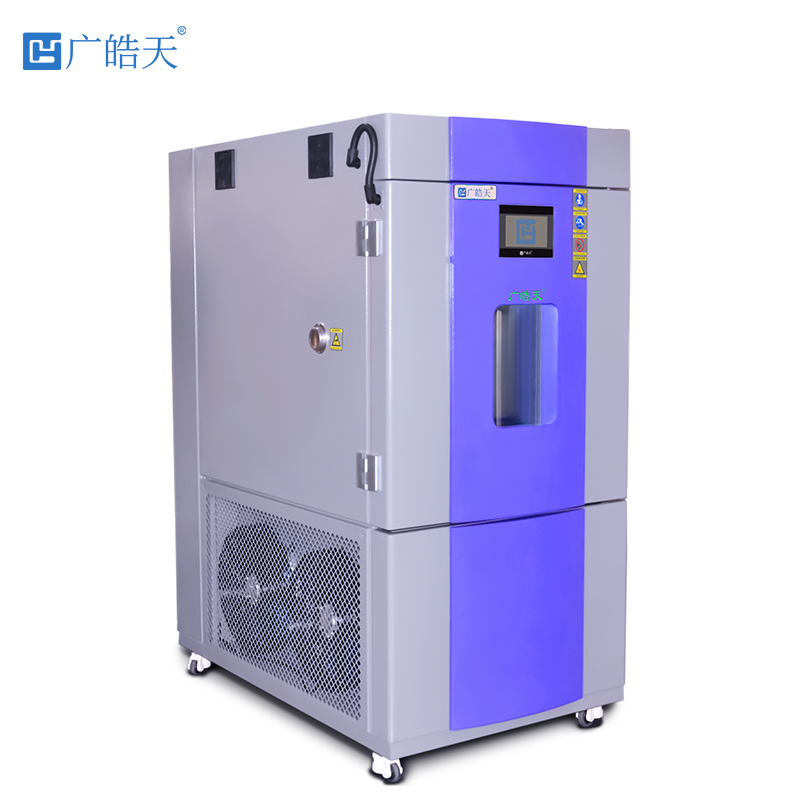

快速溫變試驗箱的核心技術體

工作原理與結構組成

1. 溫變執行單元：采用高效壓縮機與高頻加熱器組合設計，搭配多通道氣流循環裝置，確保溫度均勻性控制在 ±1℃以內。特殊定制的風道結構可減少箱內溫度梯度，避免局部溫差對測試精度的影響。

2. 精密控制系統：搭載工業級微處理器，集成自適應 PID、模糊邏輯及模型預測控制（MPC）等智能算法。其中自適應 PID 算法可根據芯片負載變化自動調整參數，MPC 技術則能提前預判溫度變化趨勢，精準適配超快速溫變（>30°C/min）場景。

3. 數據采集與傳輸模塊：通過高精度溫度傳感器實時采集箱內環境數據，采樣頻率可達 10 次 / 秒，同時聯動半導體參數分析儀記錄芯片電性能變化。依托物聯網技術實現 4G/5G 或 Wi-Fi 遠程傳輸，支持云端數據存儲與移動端實時監控。

4. 安全防護系統：配備過溫報警、制冷系統壓力保護、電路過載防護等多重機制，內置智能故障診斷模塊，可對制冷劑泄漏、風扇異常等潛在問題提前預警，避免測試樣品與設備損壞。

5.


電子芯片快速溫變測試的標準與流程

     核心測試標準

芯片快速溫變測試需遵循嚴格的國際與國內標準，國內以 GB/T 2423.22-2012《電工電子產品環境試驗 第 2 部分：試驗方法 試驗 Tb：溫度變化試驗》為核心依據，國際對應 IEC 60068-2-14 標準。針對特定應用場景，汽車電子芯片需額外滿足 AEC-Q100 標準，航空航天領域芯片則需符合更嚴苛的軍工級溫變測試規范。這些標準明確規定了溫度范圍、變化速率、停留時間及循環次數等關鍵參數，為測試提供合規性依據。

       標準化測試流程

1. 測試準備階段

• 樣品預處理：選取不同批次、不同型號的芯片樣品（每種型號 10-20 片），進行外觀檢查以排除初始破損、引腳變形等缺陷。在標準環境（25±2℃，45%-65% RH）下測量初始電性能參數，同時準備 5-10 片同型號芯片作為空白對照組。

• 設備調試：根據測試標準與芯片應用場景，設定溫度范圍、升降溫速率、高低溫停留時間及循環次數。校準溫度傳感器與數據采集系統，確保設備處于最佳工作狀態。

• 樣品固定：將芯片安裝在定制測試夾具上，確保電氣連接穩固，避免溫變過程中出現接觸不良影響測試數據。

•

•


• 不同應用場景的芯片專項測試方案

• （一）消費電子芯片

• 針對手機、電腦等終端設備的處理器芯片與存儲芯片，采用中等強度溫變測試方案：

• 測試參數：溫度范圍 - 20℃~85℃，升溫速率 10℃/min，降溫速率 8℃/min，循環次數 50-100 次，高低溫停留時間各 30 分鐘。

• 重點監測：芯片在溫變循環中的功耗變化、信號傳輸穩定性及封裝膠體的抗開裂能力。

• 優化方向：若出現參數漂移，可優化芯片封裝材料的熱膨脹系數匹配度，提升焊點工藝精度。

• （二）汽車電子芯片

• 面向發動機控制單元、自動駕駛傳感器等車載芯片，執行符合 AEC-Q100 標準的嚴苛測試：

• 測試參數：溫度范圍 - 40℃~125℃，升溫速率 15℃/min，降溫速率 12℃/min，循環次數 100-200 次，高低溫停留時間各 45 分鐘。

• 重點監測：高溫下的熱穩定性、低溫啟動性能及長期循環后的焊點可靠性。

• 優化方向：針對溫變導致的接觸不良問題，可改進引腳鍍層工藝，增強抗氧化能力。

• （三）航空航天芯片

• 針對衛星、航天器搭載的高可靠芯片，實施極限環境測試方案：

• 測試參數：溫度范圍 - 55℃~150℃，升溫速率 20℃/min，降溫速率 15℃/min，循環次數 200 次以上，增加隨機溫變沖擊測試環節。

• 重點監測：超寬溫域下的功能完整性、抗疲勞性能及封裝密封性。

• 優化方向：采用陶瓷封裝替代傳統塑料封裝，提升芯片的抗溫變應力能力。
