紅綠燈作為道路交通管控的核心設施，長期暴露于暴雨、高壓沖洗、高溫噴淋等極限水環境中，其防水性能直接決定運行可靠性。若防水失效，雨水侵入會導致線路短路、燈珠燒毀或信號錯亂，引發交通擁堵甚至交通事故。IPX9K淋雨試驗箱作為最高等級高壓噴淋防水測試設備，可模擬高溫高壓直射水流場景，精準評估紅綠燈的密封可靠性，為產品研發與合規認證提供關鍵技術支撐。本文從測試價值、設備架構、標準流程、應用案例及發展趨勢展開系統解析。
紅綠燈的防水失效風險集中于高壓水流場景，傳統IPX5/6級噴淋測試無法覆蓋極限工況。城市道路養護中，高壓清洗車水壓可達80-100bar，水流直射紅綠燈外殼接縫、接線盒等薄弱部位；夏季高溫時，路面高溫與雨水形成的熱沖擊，會加劇密封件老化導致防水失效。數據顯示，未經過IPX9K測試的紅綠燈，戶外使用1-2年后因高壓水侵入的故障占比超35%，在洗車場附近、隧道出入口等高頻高壓水接觸場景，故障發生率更是高達60%。
IPX9K測試的核心優勢在于復現“高溫高壓直射"苛刻環境：測試水壓達80-100bar（遠超IPX6的10bar），水溫可升至80℃模擬熱沖擊，能精準暴露密封膠條老化、接縫密封不嚴、接線盒防水失效等潛在缺陷。某交通設備企業數據顯示，經過IPX9K測試優化的紅綠燈，戶外故障發生率從28%降至5%，顯著提升運行穩定性。

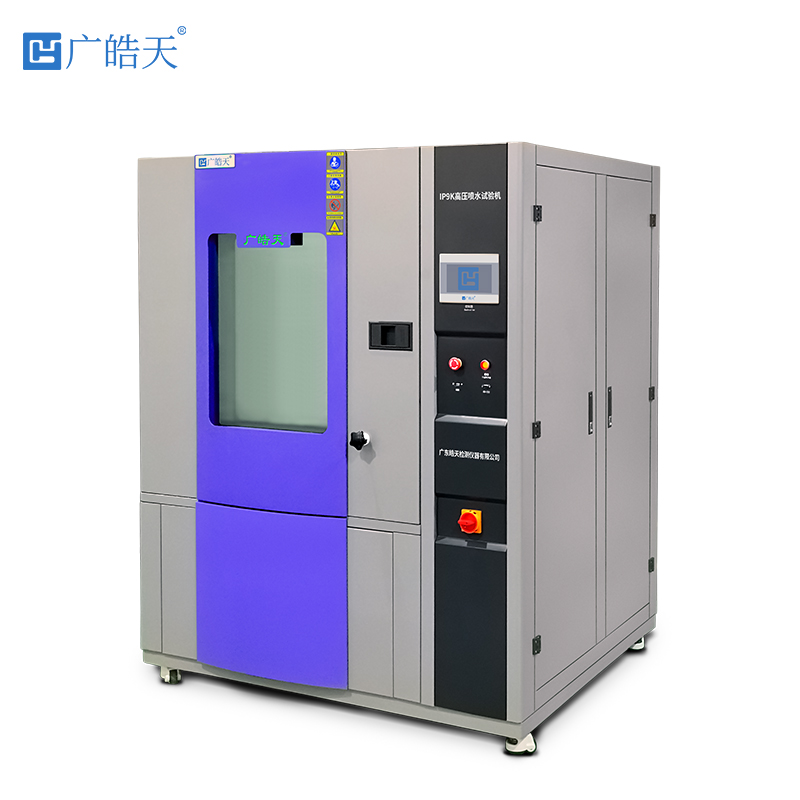

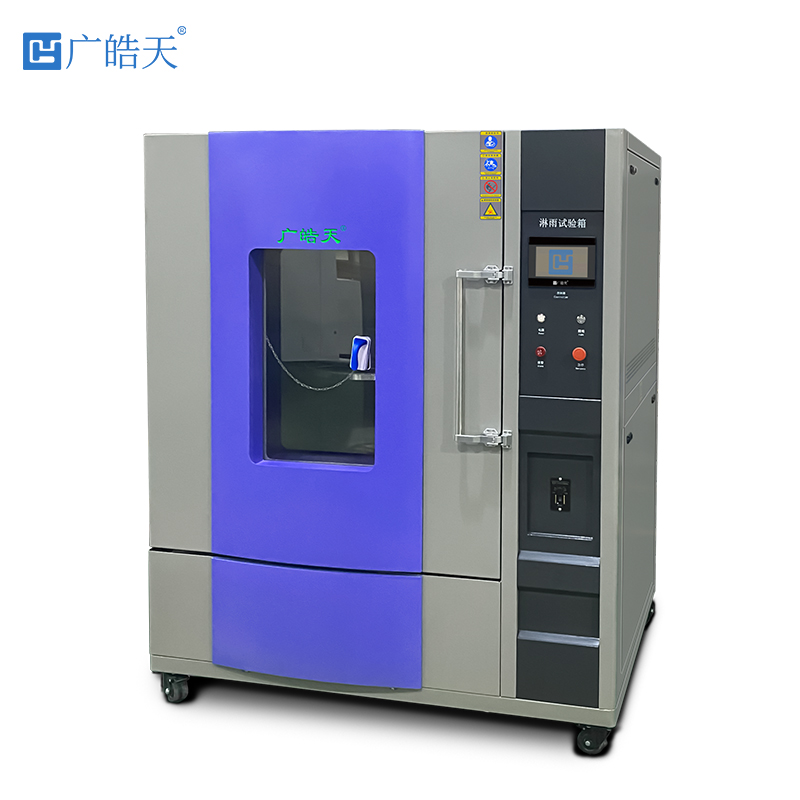

適配紅綠燈測試的IPX9K淋雨試驗箱，需兼具高壓噴淋精度與場景模擬能力，核心架構包括高壓噴淋系統、工裝定位系統、溫控系統及監測評估系統四部分。
高壓噴淋系統是核心部件，配備4組可調節噴嘴（對應0°、30°、60°、90°直射角度），采用不銹鋼材質耐高壓腐蝕；水壓調節范圍0-100bar，壓力控制精度±1bar，水流流量14-16L/min，確保水流直射強度符合標準要求。溫控系統采用電加熱方式，水溫調節范圍20-80℃，控溫精度±2℃，可實現“常溫-高溫-常溫"的水溫循環，模擬熱沖擊場景。
工裝定位系統采用三維旋轉工作臺，承重可達50kg（適配大型紅綠燈模組），旋轉速度0-5r/min可調，確保紅綠燈的外殼接縫、接線口、燈珠面罩等所有關鍵部位均能被高壓水流直射；工作臺配備防水密封底座，防止測試水流外泄影響設備安全。監測評估系統集成高清防水?dāng)z像頭（分辨率1080P）、濕度傳感器（精度±2%RH）及電氣性能測試儀，實時監測紅綠燈內部濕度變化、燈珠點亮狀態及信號輸出穩定性。
、行業應用案例與問題解析
某交通設備企業研發的紅綠燈在初檢時IPX6測試合格，但I(xiàn)PX9K測試中出現接線盒進水問題：80℃、80bar水流直射30s后，內部濕度升至85%，燈珠出現閃爍。拆解分析顯示，接線盒采用單圈普通橡膠密封膠條，高溫下膠條軟化導致密封間隙增大，高壓水流突破密封。優化方案：更換耐高低溫硅橡膠膠條（耐溫范圍-40℃-120℃），采用雙圈密封結構并增加壓緊螺栓，復測后內部濕度維持在45%，電氣性能穩定。
另一案例中，某型號紅綠燈在IPX9K循環測試后，燈珠面罩與外殼接縫處滲水。檢測發現，面罩采用卡扣式連接，高溫高壓下卡扣熱變形導致接縫間隙增大。通過優化結構：在卡扣處增加密封膠條溝槽，填充柔性密封膠，同時將卡扣材質從ABS更換為耐高溫的PC/ABS合金，復測后接縫處無滲水，經過50次熱冷循環測試仍保持良好密封性。
